背后式CNC 電腦數控分度盤

更新時間：2018-06-25
型號：MRNC-255B MRNC-320B
訪問次數：3939次

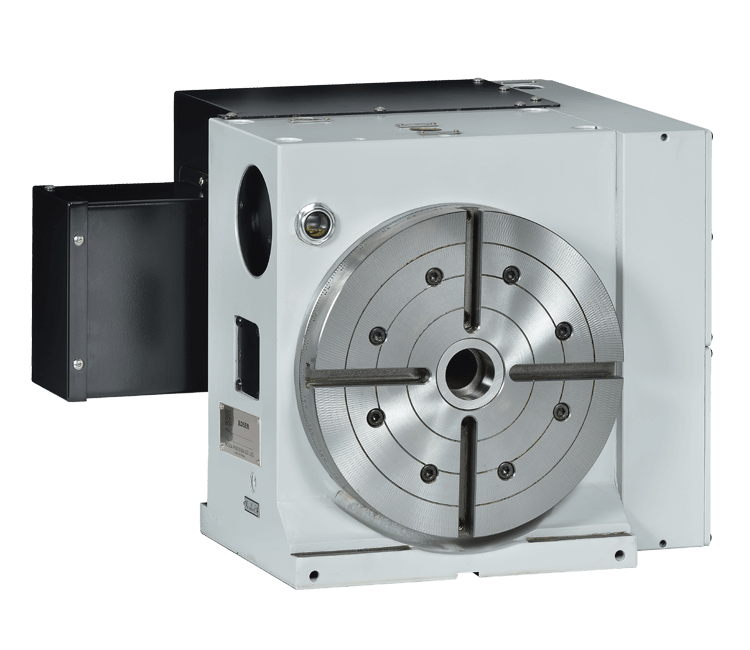

產品簡介：背後式:馬達安裝在後面，減少機床干涉空間 0.001°定位增量高剛性結構：碟盤與軸心一體成型，增加剛性立式可使用高鎖緊夾力：采用全圓周油壓鎖緊系統，重加工時不產生偏移適用於切削：鑄鐵及鋼鐵加工應用: 大型模具且有多切削表面的工件丶汽車渦輪箱丶排氣管丶輪胎模具加工丶閥門加工

在線咨詢

聯系人：136 2191 9163

產品目錄/ PRODUCT MENU

相關新聞/ NEWS

中國臺灣數控分度盤結構工作原理和主要功能

產品介紹
在線留言

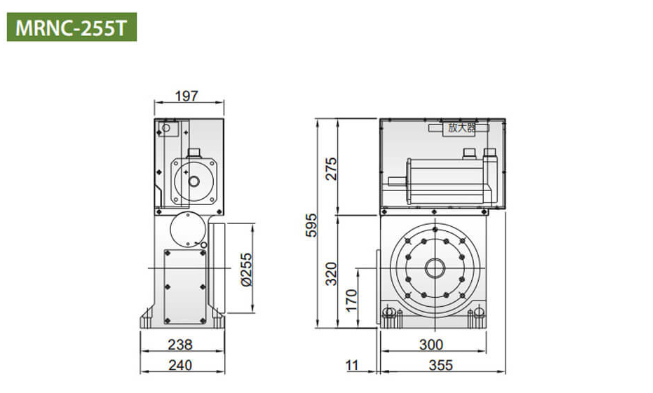

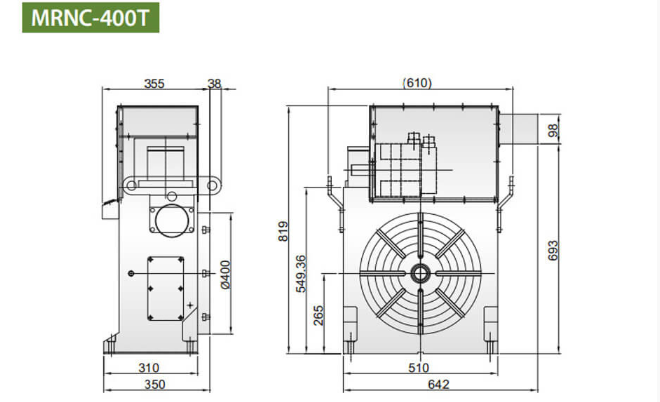

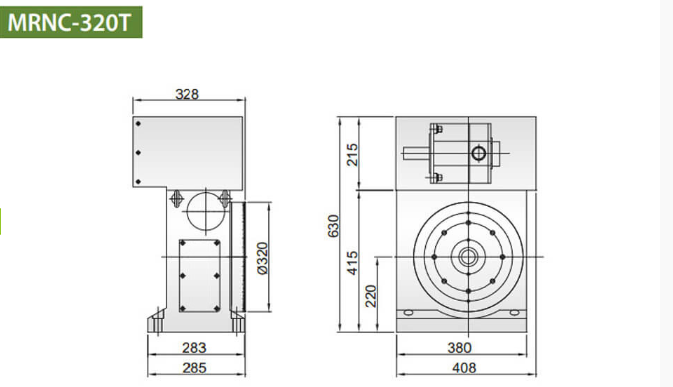

規格 / 型號		單位	MRNC-255B		MRNC-255T		MRNC-320T		MRNC-400T
盤面直徑		Ømm	Ø255		Ø255		Ø320		Ø400
中心高度	立式位置	mm	160		170		220		265
總高度		mm	338		595		630		820
貫穿孔徑		Ømm	Ø33		Ø33		Ø18		Ø42
中心孔直徑		Ømm	Ø40^H7		Ø40^H7		Ø40^H7		Ø40^H7
工作臺T型槽寬度		mm	12^H7		-		-		14^H7
分割精度		sec.	20		15		15		15
重覆精度		sec.	4		4		4		4
剎車扭力 (使用油壓 35kg/cm²)		kg-m	50		50		85		180
工件負載	立式	kg	100		150		150		200
工件負載	使用尾座	kg	250		300		350		500
工件慣性		kg-cm-sec²	12.3		12.3		38.5		99.8
容許旋轉切削力		kg-m	39		48		78		170
工件直徑		Ømm	Ø255		Ø255		Ø320		Ø400
旋臺重量 (不含伺服馬達)		kg	-		-		-		-
伺服馬達 (廠牌可依需求)			FANUC	MELDAS	α4i	α8i	FANUC	MELDAS	FANUC	MELDAS
伺服馬達 (廠牌可依需求)			α4i	HF-54S	HF-54S	HF-104S	α12i	HF-204S	α12i	HF-204S
總齒數比			1/120		1/180		1/180		1/180
設定單位		deg.	0.001°		0.001°		0.001°		0.001°
盤面轉數		r.p.m	33.3		22.2		16.6		16.6
接線盒可選擇放於分度盤之側方丶上方或後方位置。伺服馬達鈑金罩長度依不同馬達而變更。以上所列規范和昕公司保留規格修改權力，客戶可提出需求規格另定規格協議。
